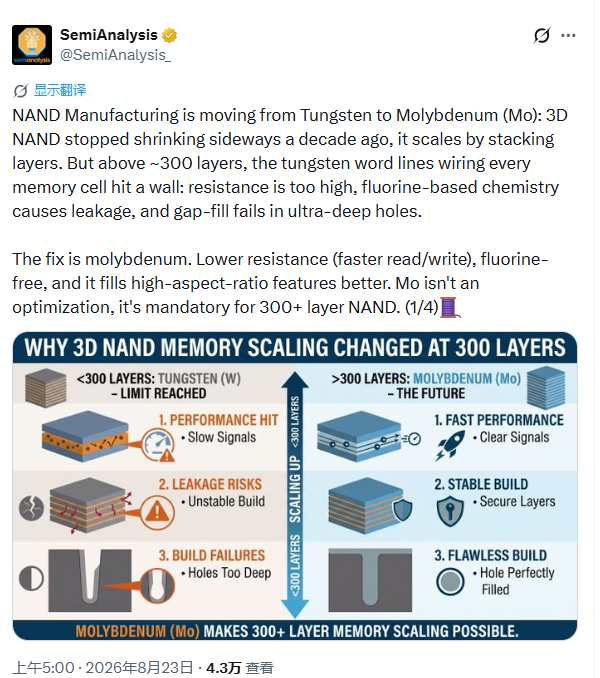

8月23日，半导体行业研究机构SemiAnalysis在X平台发布系列推文，阐述3D NAND闪存制造从钨（Tungsten，W）向钼（Molybdenum，Mo）转型的技术逻辑。
3D NAND大约十年前就停止了横向缩小，转而靠垂直堆叠层数来提升存储密度。但当层数突破约300层后，连接每个存储单元的钨字线（word lines）遭遇了物理瓶颈：电阻过高、基于氟的化学工艺导致漏电，以及在超深孔中无法完成有效填充。
SemiAnalysis在推文表示：“钼不是一种优化，是300层以上NAND的必选项。”
与钨相比，钼具备三项关键优势：更低的电阻（带来更快的读写速度）、无需氟基化学工艺，以及在高深宽比结构中更好的填充能力。这三点恰好对应钨在深层堆叠中暴露出的三个核心缺陷，使得材料替换具有技术必然性，而非可选的工程改进。
行业现状：量产仍在2xx层，转折点已至

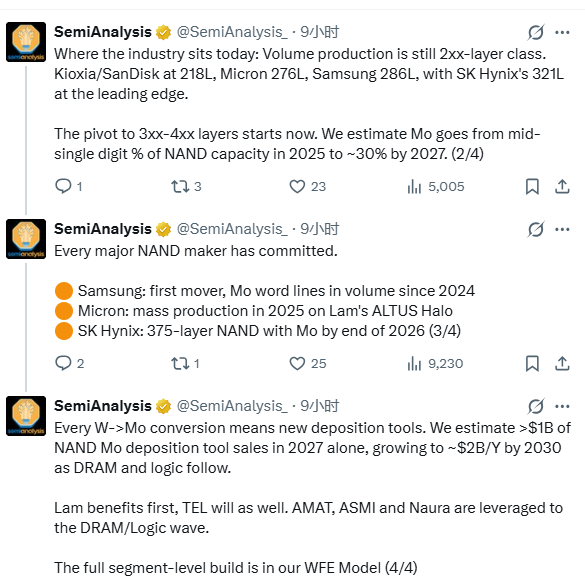

SemiAnalysis梳理了当前各大厂商的层数位置：铠侠/闪迪（Kioxia/SanDisk）处于218层，美光（Micron）276层，三星（Samsung）286层，SK海力士以321层处于行业前沿。
向3xx至4xx层的跃迁正在启动。SemiAnalysis估计，钼在NAND总产能中的占比将从2025年的中个位数百分比，增长至2027年的约30%。
三大厂商全面押注
主要NAND制造商均已明确承诺转向钼工艺，时间表清晰：
三星是先行者，钼字线产品自2024年起已进入量产阶段。
美光于2025年在Lam Research的ALTUS Halo设备上启动大规模量产。
SK海力士计划于2026年底推出采用钼工艺的375层NAND。
设备商：超10亿美元的新增市场
每一次从钨到钼的转换，都意味着需要新的沉积设备。SemiAnalysis估计，仅2027年一年，NAND钼沉积设备的销售额就将超过10亿美元，并随着DRAM和逻辑芯片的跟进，到2030年增长至约20亿美元/年。
受益格局方面，Lam Research最先获益，TEL（东京电子）紧随其后；AMAT（应用材料）、ASMI及中国设备商Naura（北方华创）则更多受益于后续DRAM和逻辑芯片的转型浪潮。SemiAnalysis表示，完整的细分市场层面测算已纳入其前道设备（WFE）模型。
